一、產品功能概述

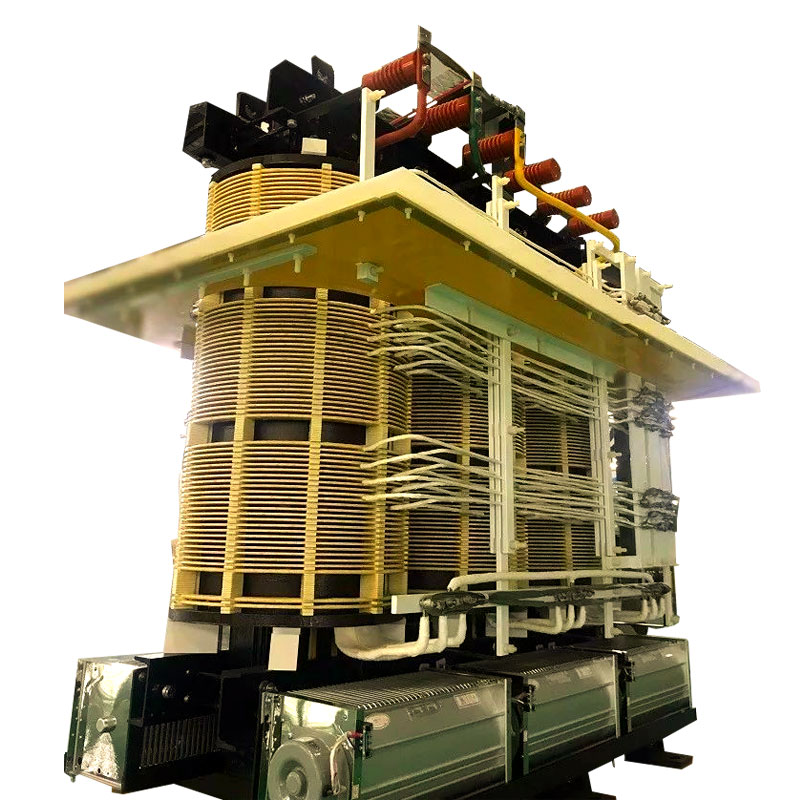

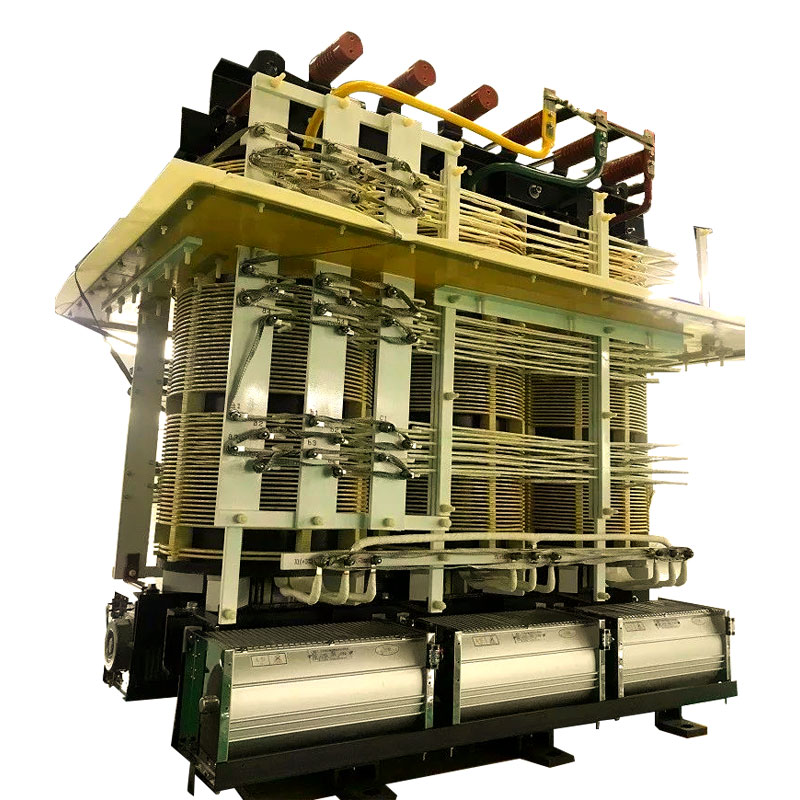

干式移相整流變壓器專為多脈波整流系統設計，通過移相繞組實現諧波抑制，廣泛應用于需要高精度直流電源的工業場景，如：大功率整流設備、高壓變頻器、儲能和充電樁雙向PCS模塊的充放電應用場景等等。工作原理是通過改變變壓器的二次側繞組來達到移相的目的。具體來說，就是通過調整二次繞組的接法，如采用復雜的延邊三角型接法，該接法介于三角型接法和星形接法之間，來實現相位的移動。
核心功能包括：
諧波治理：6/12/18/24/36/48脈波配置，將電網諧波（THDi）降至≤3%（符合IEC 61000-3-6標準）。
電壓適配：輸入電壓覆蓋0.4kV~35kV，輸出匹配整流設備需求（如直流600V~1500V）。
動態穩壓：負載波動時輸出電壓偏差≤±2%。
電氣隔離：副邊小組間絕緣耐壓AC 3.5kV/1min，漏電流＜10mA。
應用特性：采用空氣或氣體冷卻、具有多個獨立繞組，通過不同繞組的電磁耦合實現多電壓等級輸出或電氣隔離，滿足復雜負載需求。
二、使用環境要求
溫度：運行環境：-25℃~+40℃（最高溫升≤80K，H級絕緣）
濕度：相對濕度≤95%（無凝露），海拔≤4000m（需海拔修正系數）
電氣條件：電網電壓波動±10%，頻率偏差±2%，短路容量≥25kA
機械環境：抗振能力≤0.5g（10-500Hz），安裝傾斜度≤3°
防護等級：可選IP00、IP23（自然冷卻）或IP54（強制風冷）
三 、執行標準與認證
1. IEC60726 《干式電力變壓器》
2. GB1094.1 -2013 《電力變壓器 第一部分 總則》
3. GB1094.2-2013 《電力變壓器 第二部分 溫升》
4. GB1094.3-2013 《電力變壓器 第三部分 絕緣水平和絕緣試驗》
5. GB1094.5-2013 《電力變壓器 承受短路的能力》
6. GB311.1-1993 《高壓輸變電設備的絕緣配合》
7. GB1094.11-2007 《干式電力變壓器》
8. GB/T 18494.1 《變流變壓器》
9. GB/T10228-2008 《干式電力變壓器技術參數和要求》
10.GB2900.15-2013 《電工名詞術語 變壓器 互感器 調壓器 電抗器》
11.DL/T620-2013 《交流電氣裝置的過電壓保護的絕緣配合》
12.JB/T10088-2004 《6～500KV級變壓器聲級》
13.GB4208-2008 《外殼防護等級》
14.GB 20052-2024 《電力變壓器能效限定值及能效等級》
四、主要特性與技術參數
移相精度 相位差15°±0.5°（6、12、18、24、36、48等不同要求脈波系統）
效率 滿載效率≥98.5%（GB 20052一級能效）
絕緣等級 H級（180℃耐溫，F級可選）
冷卻方式 AN/AF（自然/強制風冷），溫控風機自動啟停
結構設計 環氧樹脂真空澆注或開放式；
智能接口 可選RS485/Modbus TCP，支持溫度、諧波在線監測
五、產品核心特點
1.高效節能：低損耗設計（空載損耗比國標低15%），年運行成本節省≥10%；
2.緊湊結構：體積比傳統油浸式縮小40%，支持靠墻安裝（最小間距300mm）；
3.高可靠性：全封閉結構（IP54），通過72小時鹽霧試驗，壽命≥25年；
4.靈活配置：支持多繞組輸出（最多4組移相），容量范圍100kVA~20MVA；
5.勵磁涌流小：經過調整線包和鐵芯的結構設計，合理精準計算鐵芯磁飽和值，從而最大程度降低勵磁涌流沖擊和影響。
