QKSC-320KW 10KV起動電抗器 的型號說明
一、產品概述
交流異步電動機在額定電壓下啟動時，初始啟動電流是很大的，往往超過額定電流的許多倍〔一般是5~7倍〉，為了減少啟動電流對電網造成的影響，通常用降低電壓的方法來起動交流異步電動機，常用的降壓方法是采用電抗器或自藕變壓器，交流電動機的啟動過程很短（一般數秒鐘至二分鐘），啟動后就將降壓啟動用的電抗器或自藕變壓器切除。該產品是根據高壓異步電動機的啟動特性設計的，匹配電動機功率220KW~14000KW。
二、產品特點
1、QKSG、QKSC型干式鐵芯啟動電抗器的鐵芯采用優質進口硅鋼片，芯柱經多個氣隙分成均勻小段，采用環氧板作為隔絕，并采用高溫高強粘接劑，以保證氣隙在電抗器運行時不發生變化。
2、鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行中的噪音，并具有較好的防腐蝕性。
3、線圈繞包式結構，線圈主要絕緣采用玻璃纖維浸漬環氧樹脂，熱烘固化后再真空下浸以高溫絕緣漆，該線圈不但絕緣性能好，而且機械強度高，能耐受電機啟動時的大電流沖擊和冷熱沖擊而不開裂。
三、使用環境
1、海拔高度不超過1000米。
2、運行環境溫度為了-25℃~45℃
3、安裝于戶內，防止劇烈震動、無任何有害氣體或粉塵的場合，無易燃易爆物品。
4、當啟動時間滿2分鐘（一次或數次之和），應冷卻6小時才可以再次啟動。
四、性能指標及技術參數
1、干式啟動電抗器比傳統油浸電抗器、空心電抗器體積要小，具有重量輕、占空間小、結構簡單、安裝方便等特點。
2、耐溫等級達到F級(155℃)
3、干式鐵芯啟動電抗器損耗低于油浸電抗器的損耗.
4、干式鐵芯啟動電抗器的噪聲不大于國家標準。(50dB）

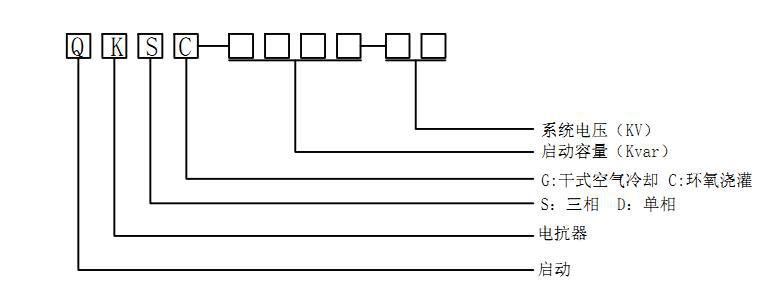

五、產品型號

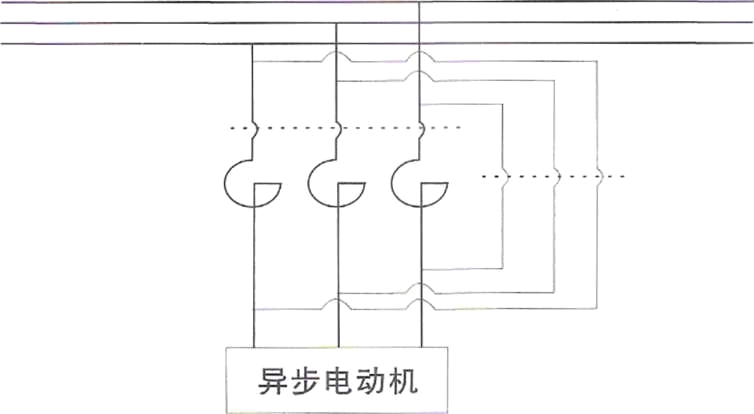

六、線路原理圖
