高壓干式并聯電抗器
一、產品概述
并聯電抗器用于補償線路的電容性充電電流，限制系統工頻電壓的升高和操作過電壓，從而降低系統的絕緣水平，保證線路的可靠運行。隨著我國城市規模的不斷擴大及城市電網的改造，架空線路輸電逐漸被地下電纜輸電所替代，使得輸電網絡的對地電容性充電電流急劇增大，為了降低系統工頻電壓的升高和系統絕緣水平，保證系統的安全可靠運行和城市的電網供電質量，在高壓及超高壓、遠距離輸電系統中廣泛應用的并聯電抗器在城市配電電網中得到較普遍的應用。
二、 結構特點
鐵芯柱采用環氧樹脂真空澆注，使鐵餅間的氣隙被環氧樹脂封閉并在鐵芯柱表面形成一層樹脂層，有效減少鐵芯餅之間的震動，從而降低噪音，同時增強了鐵心與線圈間的絕緣強度。線圈為環氧樹脂真空澆注線圈。線圈內外敷設環氧玻璃網格布增強，采用F級環氧澆注體系在真空狀態下進行澆注。該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。鐵芯端面采用優質硅鋼片端面膠，使鐵心柱與鐵軛牢固地結合在一起，大大減小了運行時的噪音。
先進的減振降噪結構系統，包括：上下夾件的強力壓緊，夾件和線圈之間設置彈性膠墊、夾件和底座之間設置彈性膠墊。
三、 性能參數
額定電壓：3KV、6kV、10kV
額定頻率：50Hz、60Hz
絕緣等級：F級
產品簡介：
隨著我國電力行業的發展，架空線路及遠距離輸電線路的增加，線路空載、輕載時，電容充電功率增大，從而引起工頻過電壓和操作過電壓升高，目前這一現象已經在大部分地區顯現。
并聯電抗器在電力系統中，用于補償線路容型充電功率，降低線路損耗提高功率因數，削弱空載或輕載時長線的容升效應，穩定系統電壓。并聯電抗器根據電壓等級和使用的方式不同，可分為高壓并聯電抗器和低壓并聯電抗器，低壓并聯電抗器主要是指用于電力系統中，接在6~66kV電網側的并聯電抗器。

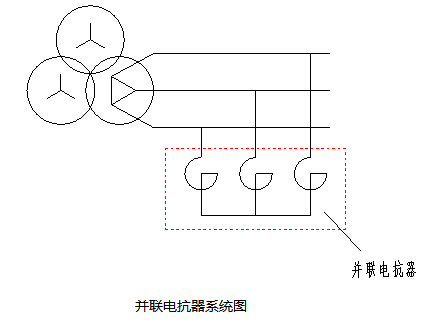

并聯電抗器所在系統圖見下圖
使用環境：
注：上述主要技術指標均針對普通產品而言，如果有其他特殊要求請先與我們聯系。
使用環境：
| 安裝位置 | 環境溫度 | 冷卻方式 | 海拔高度 |
干式設備 | 宜使用在戶內 | -25℃～+45℃ | AN | 1000米：特殊使用條件：按GB 1094.1-1996第1.2.2條規定修正 |
油浸式設備 | 戶內或戶外 | -40℃～+45℃ | ON |
油浸式鐵芯并聯電抗器產品特點
? 散熱效率高：特別適用于高電壓、大容量補償的場所。
? 戶外直接使用：紫外線不會對產品的絕緣壽命產生影響。
? 無磁污染：磁力線通過鐵心形成閉合磁路，一般不會對周圍產生電磁干擾。
? 損耗小：一般低于同容量空心并聯電抗器35%左右，運行費用低；
? 噪音?。捍艤炜s引起的振動和噪音，通過變壓器油和油箱，進行一定的衰減，有效的減小了噪音。
干式鐵芯并聯電抗器產品特點
? 無磁污染：磁力線通過鐵心形成閉合磁路，一般不會對周圍產生電磁干擾。
? 損耗小，運行費用低：由于漏磁小，磁場主要集中在鐵心以內，渦流損耗及附加損耗小，總損耗低于同容量的空心電抗器損耗30%左右。
? 可靠性高：線圈、鐵心采用環氧澆注，防潮性好、機械強度高；漏磁場小，無局部過熱；可戶內使用，防紫外線照射，抗老化；所以鐵心電抗器的故障率遠低于空心電抗器。
? 無油、防火及維護費用低：可用于對安全放火要求較高的場所。
? 占地面積小：一般只有空心電抗器的1/3左右，綜合投資費用低。
產品用途
? 補償容性充電功率，吸收無功功率，降低線損，提高功率因數；
? 削弱空載或輕載時長線的電容效應（“弗蘭梯”效應），穩定電網的運行電壓，改善供電質量；
? 減少潛供電流，加速潛供電弧的熄滅；
? 有利于消除發電機的自勵磁。
| 技術參數表 | ||||||
|
電抗器 型號 |
電抗器 容量 Kvar |
系統 電壓 KV |
額定 電抗率 |
外形尺寸 L﹡B﹡H (mm) |
安裝尺寸 L1﹡B1 (mm) | 孔徑 |
| BKSC-9/10 | 9 |
3 6 6.6 10 10.5 11 12 13.8 35 | 100% | 900﹡540﹡840 | 440﹡210 | Φ13 |
| BKSC-12/10 | 12 | 900﹡600﹡900 | 460﹡210 | Φ13 | ||
| BKSC-18/10 | 18 | 965﹡600﹡850 | 480﹡250 | Φ13 | ||
| BKSC-21/10 | 21 | 960﹡600﹡860 | 480﹡250 | Φ13 | ||
| BKSC-24/10 | 24 | 980﹡600﹡980 | 500﹡250 | Φ13 | ||
| BKSC-27/10 | 27 | 980﹡600﹡960 | 500﹡250 | Φ13 | ||
| BKSC-30/10 | 30 | 980﹡600﹡960 | 500﹡250 | Φ13 | ||
| BKSC-36/10 | 36 | 1080﹡625﹡1080 | 550﹡260 | Φ17 | ||
| BKSC-42/10 | 42 | 1080﹡625﹡1080 | 550﹡260 | Φ17 | ||
| BKSC-48/10 | 48 | 1080﹡625﹡1080 | 550﹡260 | Φ17 | ||
| BKSC-54/10 | 54 | 1080﹡625﹡1080 | 550﹡260 | Φ17 | ||
| BKSC-60/10 | 60 | 1080﹡625﹡1080 | 550﹡260 | Φ17 | ||
| BKSC-72/10 | 72 | 1140﹡600﹡1200 | 590﹡280 | Φ17 | ||
| BKSC-90/10 | 90 | 1200﹡660﹡1320 | 620﹡300 | Φ17 | ||
| BKSC-108/10 | 108 | 1200﹡660﹡1320 | 620﹡300 | Φ17 | ||
| BKSC-120/10 | 120 | 1200﹡660﹡1320 | 620﹡300 | Φ17 | ||
| BKSC-144/10 | 144 | 1320﹡660﹡1320 | 650﹡320 | Φ18 | ||
| BKSC-180/10 | 180 | 1320﹡660﹡1320 | 650﹡320 | Φ18 | ||
| BKSC-216/10 | 216 | 1440﹡720﹡1440 | 650﹡320 | Φ18 | ||
| BKSC-360/10 | 360 | 1680﹡780﹡1560 | 650﹡320 | Φ18 | ||
|
注：以上為干式鐵心并聯電抗器參考尺寸，油浸式尺寸加大20%，空心尺寸參考空心電抗器 | ||||||
